Как выбрать электролебёдку: тяговое усилие и расчёты

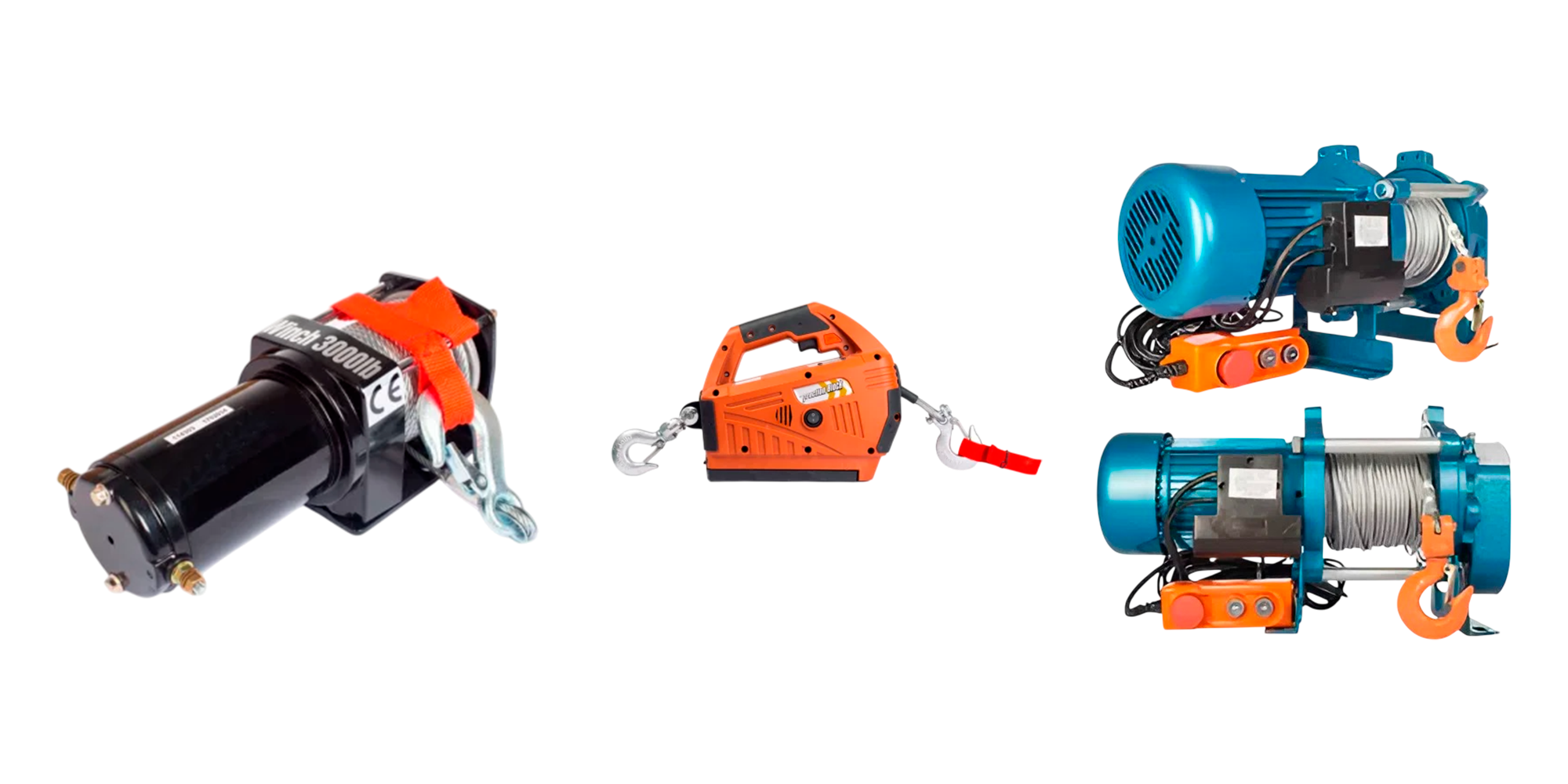

Электролебёдка — инструмент для горизонтальной и наклонной тяги: вытащить транспортное средство из грязи, подтянуть конструкцию по полу, поднять груз по рампе или наклонному рельсу. Но самая частая ошибка при покупке — путаница между тяговым и подъёмным усилием . Лебёдка с тяговым усилием 2 т не поднимет 2 т вертикально без полиспаста. Этот гайд даёт точный алгоритм выбора за 7 шагов: от расчёта тягового усилия до выбора типа тормоза. Если вам нужно поднимать грузы вертикально — читайте «Как выбрать электрическую таль».

Таль vs лебёдка — в чём принципиальная разница?

Перед выбором лебёдки важно убедиться, что лебёдка — именно то оборудование, которое нужно для вашей задачи. Подробная классификация всех видов талей — в статье «Что такое таль».

Сравнение: таль и лебёдка — ключевые различия

Ключевой вывод. Если нужно поднять груз вертикально и удерживать его на весу — берите таль. Если нужно тянуть по земле, рампе, склону или «достать застрявшее» — берите лебёдку.

Главная ошибка при выборе: тяговое усилие ≠ подъёмное усилие

Тяговое усилие — это сила, с которой лебёдка тянет горизонтально по ровной поверхности при намотке на первый слой барабана. Именно это значение указывается в паспорте как основная характеристика. Почему нельзя приравнивать тяговое усилие к грузоподъёмности при вертикальном подъёме: Снижение усилия при намотке. При намотке каждого следующего слоя троса на барабан тяговое усилие снижается на 10–15% за слой. На последнем слое оно на 30–40% ниже , чем на первом. Паспортное значение — всегда для первого слоя. Горизонталь ≠ вертикаль. Горизонтальная тяга преодолевает только трение и уклон. Для перемещения груза 1 т по ровному бетонному полу на резиновых колёсах (μ = 0,07) достаточно тягового усилия около 70 кгс. Для подъёма того же груза вертикально нужно преодолеть полный вес — 1000 кгс. Вертикальный подъём через полиспаст. Лебёдка с тяговым усилием 2 т через двукратный полиспаст поднимет груз до 4 т (с учётом КПД блоков — около 3,6–3,8 т), но скорость подъёма снизится вдвое. Формула расчёта тягового усилия для подъёма по рампе: F = m × g × (sin α + μ × cos α) где α — угол наклона рампы; μ — коэффициент трения (≈ 0,3 для колёсного груза по металлу); m — масса груза в кг; g = 10 м/с². Практический пример (рампа 30°): Груз 1000 кг, рампа 30°, μ = 0,3 F = 1000 × 10 × (sin 30° + 0,3 × cos 30°) F = 10 000 × (0,5 + 0,26) = 7600 Н = 760 кгс С запасом 30%: ≈ 1000 кгс → нужна лебёдка с тяговым усилием 1 т

Шаг 1 — Определите тяговое усилие

Алгоритм расчёта:

• Определите задачу: горизонтальное перемещение, подъём по рампе или вертикаль через полиспаст.
• Определите максимальный вес груза.
• Определите условия тяги (угол уклона, тип покрытия, способ транспортировки).
• Добавьте запас 20–30%.

Коэффициенты трения μ для горизонтального перемещения:

• Металлические колёса по бетону: μ ≈ 0,02–0,05
• Резиновые колёса по бетону: μ ≈ 0,05–0,10
• Волоком по бетону: μ ≈ 0,3–0,5
• Волоком по грунту или снегу: μ ≈ 0,5–0,8

Расчётные кейсы: Кейс 1: Горизонтальное перемещение по ровному полу Груз: 1500 кг, резиновые колёса по бетону (μ = 0,07) F = 1500 × 10 × 0,07 = 1050 Н = 105 кгс С запасом 30%: 105 × 1,3 ≈ 140 кгс Вывод: достаточно лебёдки с тяговым усилием 250 кг Кейс 2: Вытаскивание из грязи Автомобиль: 2000 кг, грязь (μ = 0,8) F = 2000 × 10 × 0,8 = 16 000 Н = 1600 кгс С запасом 30%: 1600 × 1,3 = 2080 кгс → лебёдка 2–2,5 т Стандартный ряд тяговых усилий электролебёдок: 250 / 500 / 1000 / 2000 / 3000 / 5000 / 10 000 кг (по отраслевым данным).

Шаг 2 — Длина и диаметр троса

Длина троса:

• Рабочая длина = максимальное расстояние тяги + запас 10–20%.
• К расчётной длине добавьте минимум 3 последних витка — при намотке до последнего витка нагрузка срывает крепление троса с барабана. Рабочая длина = полная длина минус 3 витка.
• Стандартные длины: 10 / 20 / 30 / 50 м; по заказу — до 100 м и более.

Диаметр и запас прочности: Запас прочности троса по ГОСТ 3077-80 (ЛК-О) и ГОСТ 7668-80 — не менее 6:1 по отношению к тяговому усилию. Чем толще трос — тем тяжелее и меньше помещается на барабан. Тип троса: Стальной трос — стандарт для промышленности и строительства. При обрыве «стреляет» с высокой скоростью — опасная зона вокруг лебёдки. Синтетический трос (HMPE/Dyneema) — при обрыве падает, не «стреляет». Легче стального, удобен в монтаже. Применяется в переносных и автомобильных лебёдках. Дороже стального и чувствительнее к абразивному износу.

Шаг 3 — Барабанная или планетарная конструкция?

Сравнение конструкций: барабанная vs планетарная лебёдка

Правило выбора: стационарная промышленная лебёдка — барабанная (надёжность, ремонтопригодность, доступность запчастей). Переносная или автомобильная — планетарная (компактность, малый вес, высокий КПД).

Шаг 4 — Тип барабана: гладкий или нарезной?

Гладкий (одноканавочный) барабан: трос наматывается произвольно слоями. Тяговое усилие снижается на 10–15% за каждый дополнительный слой. На последнем слое — на 30–40% от паспортного значения (указанного для первого слоя). Простота и низкая цена. Нарезной (многоканавочный) барабан: нарезные канавки обеспечивают правильную укладку троса в один слой. Тяговое усилие стабильно на всей длине намотки. Меньше износ троса. Применяется в профессиональных промышленных лебёдках. Для задач с постоянным тяговым усилием по всей длине троса — выбирайте нарезной барабан.

Шаг 5 — ПВ% и режим работы

ПВ% для лебёдок работает по тому же принципу, что и для электрических талей. Стандартные значения: 25%, 40%, 60%

Выбор ПВ% для электролебёдки

Бытовые лебёдки рассчитаны на ПВ 10–15%. Они не подходят для регулярных производственных задач: перегрев двигателя приведёт к срабатыванию термозащиты и преждевременному износу. Для промышленности выбирайте ПВ минимум 40%.

Шаг 6 — Питание: 220 В или 380 В

Сравнение питания 220 В и 380 В для электролебёдки

Переносные лебёдки — как правило, 220 В: удобны для строительства и выездных работ без промышленной сети. Стационарные промышленные лебёдки — 380 В. Каталог: лебёдки электрические переносные лебёдки электрические промышленные

Шаг 7 — Скорость намотки и системы торможения

Скорость намотки троса: Низкая (1–5 м/мин) — для точного позиционирования, тяжёлые грузы, монтажные работы. Средняя (5–15 м/мин) — универсальный вариант для производства. Высокая (15–30 м/мин) — быстрое перемещение лёгких грузов, высокая производительность. Обратная зависимость: чем выше тяговое усилие при той же мощности двигателя — тем ниже скорость. Мощность = тяговое усилие × скорость намотки. Двухскоростные лебёдки (медленная с высоким усилием + быстрая с меньшим усилием) — оптимальный вариант для промышленного применения. Системы торможения: Электромагнитный тормоз — автоматически фиксирует барабан при отключении питания. Груз не сползает при потере энергии. Для любых подъёмных операций — обязателен. Механический тормоз (ленточный или дисковый) — требует регулировки, изнашивается. Менее надёжен для длительного удержания груза. Конечные выключатели (верхний и нижний) — ограничивают намотку, предотвращают срыв троса с барабана. Обязательны для любой промышленной лебёдки. Тепловая защита двигателя — встроенный термостат отключает привод при перегреве. Перед эксплуатацией оборудования изучите инструкцию производителя.

Итоговый чек-лист выбора электролебёдки

• Задача: горизонтальное перемещение / подъём по рампе / вертикальный подъём (нужен полиспаст)
• Тяговое усилие = масса × g × (sin α + μ × cos α) × 1,3
• Длина троса = расстояние тяги × 1,2 + не менее 3 запасных витков
• Тип троса: стальной (стандарт) / синтетический (переносные, безопаснее при обрыве)
• Конструкция: барабанная (стационарная промышленная) / планетарная (переносная)
• Тип барабана: нарезной (стабильное усилие) / гладкий (бюджетный вариант)
• ПВ%: 25% (редко) / 40% (производство) / 60% (интенсивно) / 10–15% (бытовая)
• Питание: 220 В (до 1 т, выездные работы) / 380 В (промышленность)
• Скорость: одна / две (точность + производительность)
• Тормоз: электромагнитный (обязателен при подъёмных операциях)
• Конечные выключатели: обязательны
