Какие виды грузозахватных приспособлений (грузовых захватов) бывают?

Основные виды: для листового металла (вертикальные и горизонтальные), балочные струбцины (крепление на двутавре), для труб, для бочек, клещевые (бордюры, плиты, блоки). Выбор зависит от формы и массы груза, а также направления перемещения — вертикального или горизонтального.

По каким критериям выбирать грузовой захват?

Учитывайте 4 параметра: тип груза (лист, труба, бочка, балка), массу, габариты и направление подъёма. Грузоподъёмность захвата должна превышать фактический вес груза. Проверьте совместимость с вашим подъёмным оборудованием — талью, краном или погрузчиком.

Чем отличается вертикальный захват для листового металла от горизонтального?

Вертикальный захват фиксирует лист за верхнюю кромку и поднимает его в вертикальном положении — применяется для подачи на раскроечные станки. Горизонтальный удерживает один или несколько листов в горизонтальной плоскости при перемещении пачки. Использование горизонтального захвата для вертикального подъёма запрещено.

На какую толщину листа рассчитаны захваты для металла?

Стандартные модели работают с листами толщиной от 0,5 до 40 мм. Захваты-струбцины для вертикального подъёма — до 80 мм. Перед работой убедитесь, что толщина листа попадает в диапазон раскрытия зева захвата, указанный в паспорте. Несоответствие толщины приведёт к ненадёжной фиксации и падению груза.

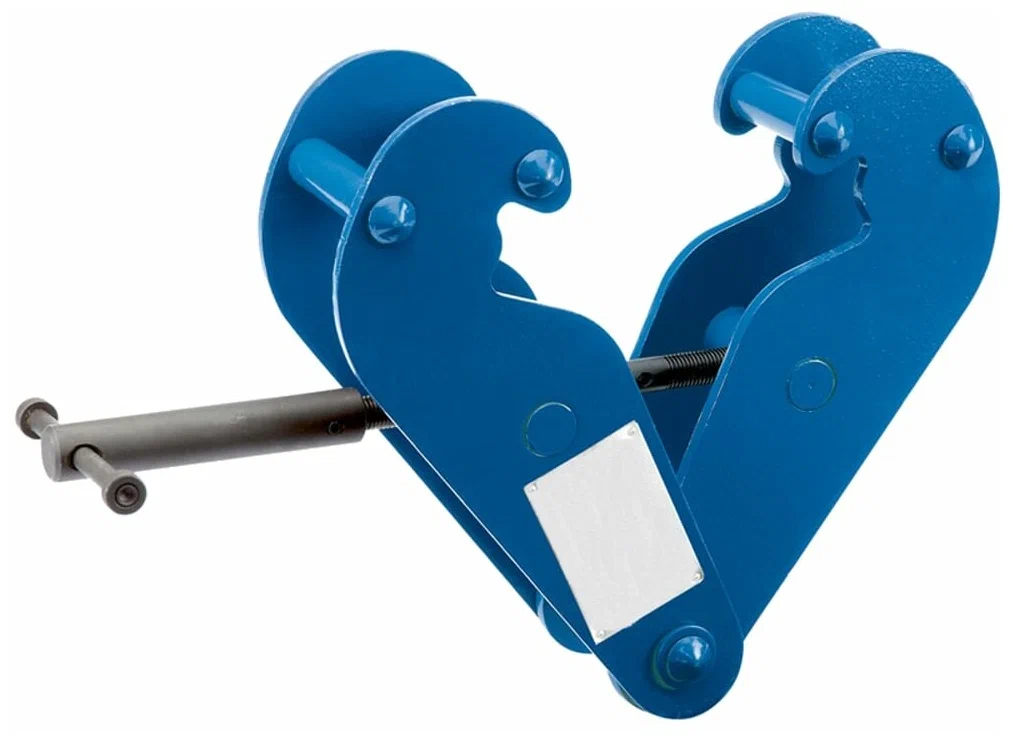

Что такое балочный захват (струбцина) и для чего он нужен?

Балочный захват — устройство для подвешивания тали или тельфера на полку двутавровой балки. Он фиксируется на полке с помощью винтового прижима и позволяет перемещать точку подвеса вдоль балки. Подбирается по грузоподъёмности (0,5–10 т) и ширине полки двутавра (от 60 до 300 мм).

Как подобрать балочный захват по размеру двутавра?

Измерьте ширину полки балки — это расстояние между внутренними гранями. Диапазон раскрытия захвата должен включать этот размер с запасом не менее 5 мм с каждой стороны. Грузоподъёмность захвата выбирайте не менее номинальной грузоподъёмности подвешиваемого подъёмного механизма.

Какие захваты используются для подъёма труб?

Применяются клещевые и цепные захваты. Клещевые зажимают трубу за наружную поверхность и подходят для труб диаметром от 50 до 1500 мм. Основной параметр — диапазон диаметров и грузоподъёмность. При подъёме труб большой длины используют траверсу с двумя захватами для предотвращения прогиба.

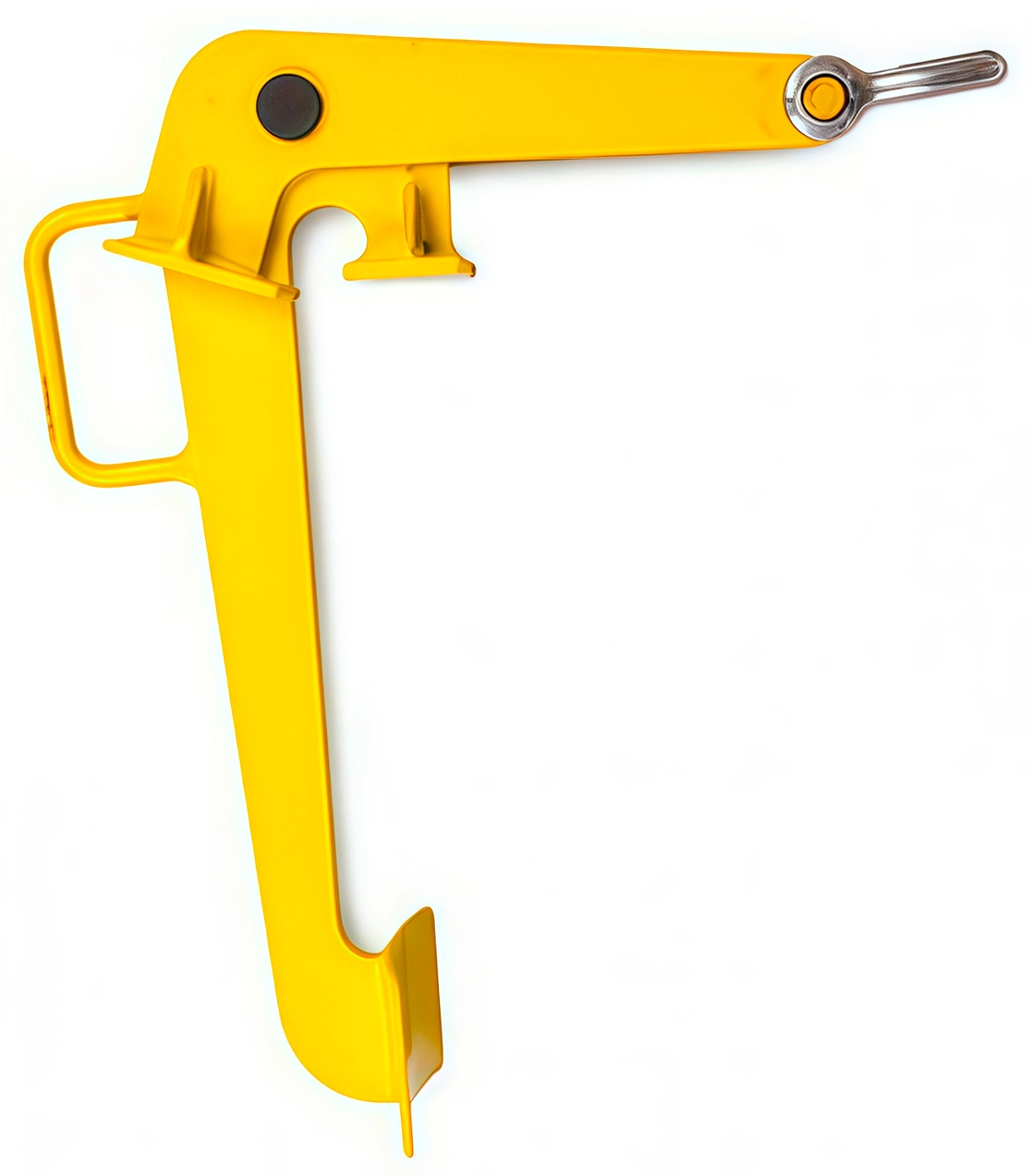

Как подобрать захват для бочек?

Учитывайте материал бочки (сталь или пластик), объём (60–200 л) и направление подъёма. Для вертикального подъёма стальных бочек подходят зажимные и рычажные модели до 1 т. Для переворачивания — захваты-кантователи с поворотом до 180°. Для пластиковых бочек берите модели с обрезиненными губками.

В чём разница между зажимным и цепным захватом для бочек?

Зажимной захват фиксирует бочку за обечайку (корпус) и подходит для штучного подъёма. Цепной захват использует рычажные механизмы с цепными стропами и обеспечивает более надёжную фиксацию при грузоподъёмности до 1 т, но не рекомендован для открытых площадок из-за риска раскачивания при ветре.

Для чего нужны клещевые захваты для бордюров и плит?

Клещевые захваты — рычажные устройства, напоминающие ножницы, которые зажимают бордюрный камень, тротуарную плитку или бетонный блок за боковые грани. Под весом груза сжатие увеличивается, что повышает надёжность фиксации. Типичная грузоподъёмность — от 100 кг до 1,5 т в зависимости от модели.

Какой коэффициент запаса прочности должен быть у грузового захвата?

Коэффициент запаса прочности для грузовых захватов составляет не менее 4 по отношению к разрушающей нагрузке. Это означает, что при номинальной грузоподъёмности 1 т конструкция должна выдерживать не менее 4 т до разрушения. Работа с грузами, превышающими номинальную грузоподъёмность, категорически запрещена.

Какая маркировка должна быть на грузовом захвате?

На каждом захвате должна быть металлическая бирка или клеймо с указанием: инвентарного номера, номинальной грузоподъёмности, даты изготовления и даты последнего испытания. Эксплуатация захвата без маркировки или с нечитаемой биркой не допускается.

Как часто осматривать грузовые захваты?

Полный технический осмотр — не реже раза в месяц. Перед каждой сменой стропальщик проверяет захват на трещины, деформации, износ губок и исправность фиксаторов. Результаты периодических осмотров записывают в журнал учёта.

Когда захват подлежит выбраковке?

Бракуйте захват при: трещинах в несущих элементах, деформации рычагов или губок, износе губок более 10 % от начального размера, неисправности замков и фиксаторов, отсутствии маркировки. Ремонт несущих элементов сваркой без согласования с изготовителем запрещён.

Как правильно хранить грузовые захваты?

Храните захваты в сухом закрытом помещении на стеллажах или подвесах. Рабочие поверхности губок смазывайте антикоррозионным составом. Не складывайте захваты на пол и не допускайте падений — это вызывает скрытые деформации. Перед постановкой на хранение очистите захват от грязи и проведите визуальный осмотр.

Можно ли поднимать пачку листов одним горизонтальным захватом?

Да, но только если захват рассчитан на суммарную массу пачки и конструктивно предназначен для подъёма нескольких листов. В паспорте должен быть указан допустимый диапазон толщины пакета. Для надёжного удержания пачки применяют парные захваты с траверсой, чтобы избежать прогиба и соскальзывания листов.

Нужен ли допуск для работы с захватами?

Строповку выполняет аттестованный стропальщик, который знает схемы строповки, грузоподъёмность приспособлений и правила сигнализации крановщику. Допуск оформляют после обучения и проверки знаний.

Можно ли использовать захват для листового металла при подъёме груза под углом?

Нет. Захваты для листового металла рассчитаны на строго вертикальный или строго горизонтальный подъём в зависимости от типа. Подъём под углом создаёт боковые нагрузки, на которые конструкция не рассчитана, и может привести к выскальзыванию листа. Для кантования листа используйте специальные захваты-кантователи.

Чем отличаются захваты с замком от захватов без замка?

Захваты с замком имеют дополнительный фиксатор, который блокирует раскрытие губок при ослаблении нагрузки — это обязательно для вертикального подъёма. Модели без замка удерживают груз только за счёт собственного веса и силы трения, они применяются исключительно для горизонтального перемещения листов.

При какой температуре можно эксплуатировать грузовые захваты?

Стандартные стальные захваты рассчитаны на работу при температуре от −40 °C до +40 °C. При отрицательных температурах ниже −20 °C увеличивается хрупкость стали, поэтому перед началом работ проводится дополнительный осмотр. Для горячего проката используют специальные термостойкие модели с допуском до +300 °C.
